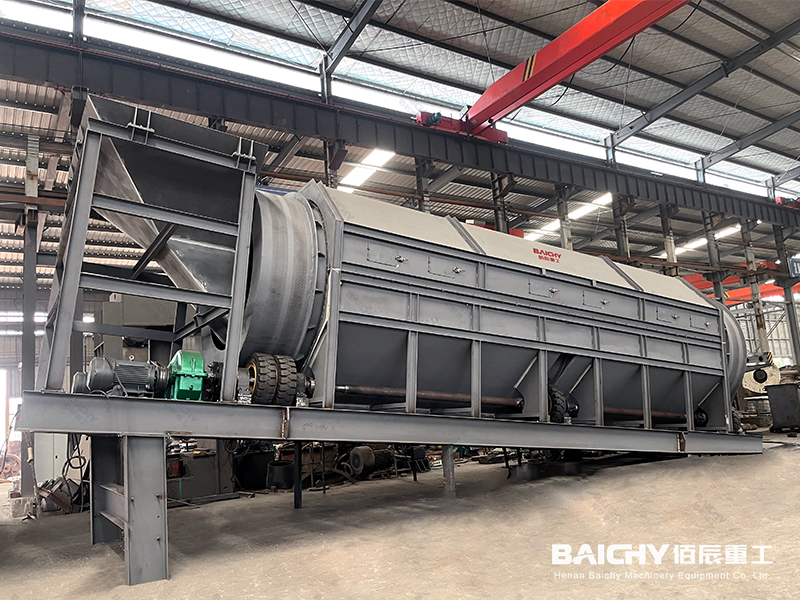

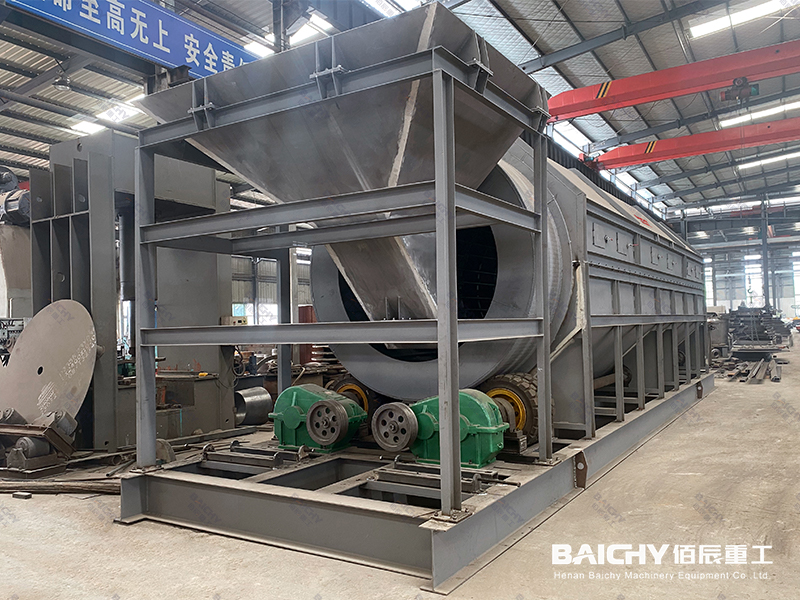

滾筒篩
- 【篩孔尺寸】:2mm-20mm
- 【進料粒度】:網孔尺寸×2.5
- 【電機功率】:3KW-11KW
- 【設備包含】:礦用滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。
- 【適用范圍】:滾筒篩在石料場中用于大小石子分級以及分離出泥土和石粉;在沙石場中用與沙石分離;在煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分);在化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。
【關鍵詞】:
- 滾筒篩
- 回轉篩
- 圓筒篩
- 旋轉篩分機
- 滾筒篩分機
產品介紹

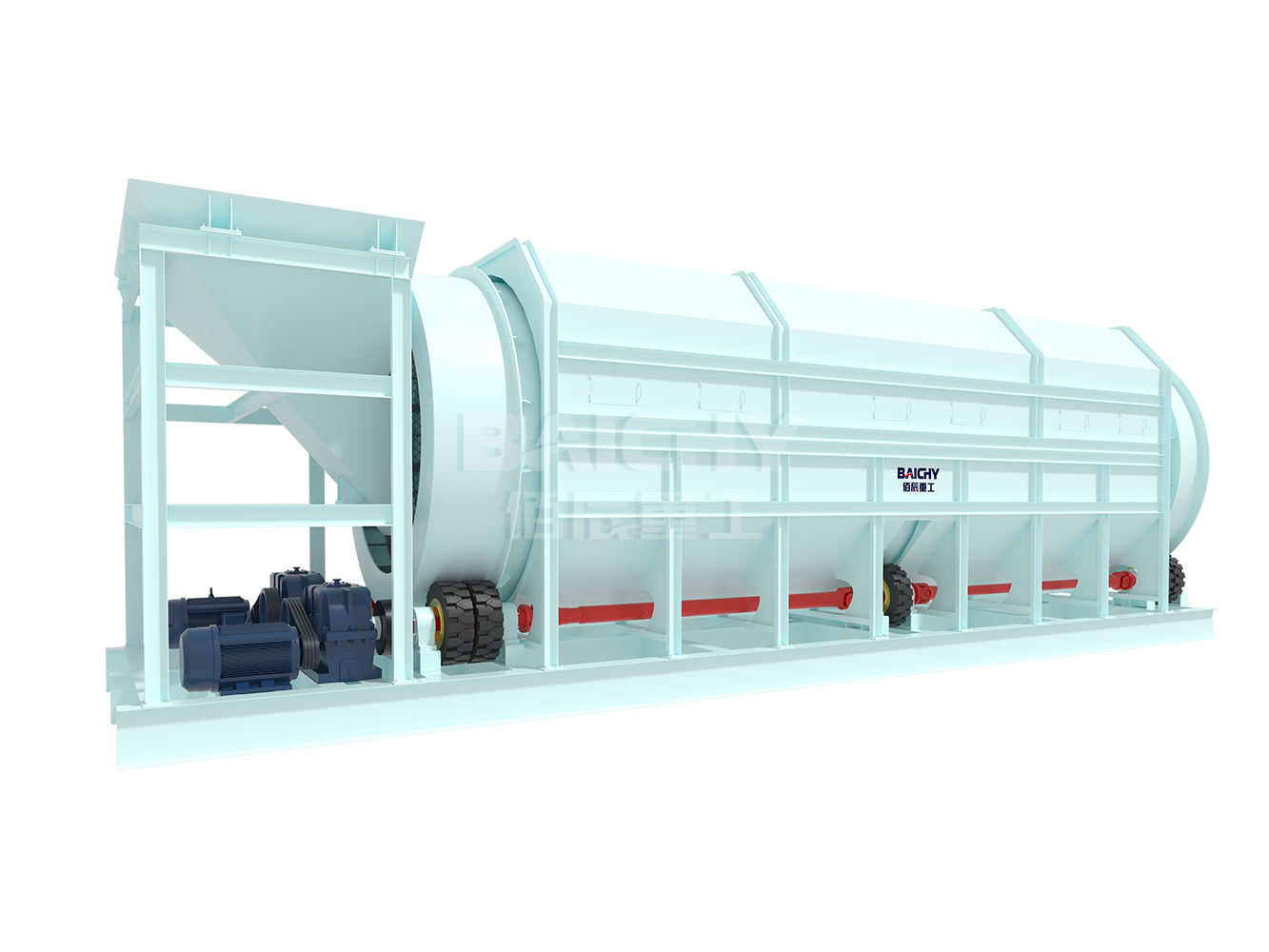

滾筒篩選機是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后,一方面隨著滾筒轉動而被篩選,一方面粒度大的石料沿著GTS型滾筒篩滾筒的斜度向前流動,通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗,然后由人工運出或自流送往成品堆。
產品優勢
滾筒篩通過筒體的旋轉帶動物料翻滾、滑動,使物料在筒內與篩網充分接觸,小于篩孔的物料能快速透過篩網完成分離,大于篩孔的物料則隨筒體轉動從出料口排出。這種動態篩分方式減少了物料堵塞篩網的概率,即使是含水量較高、粘性較大的物料(如黏土、濕砂),也能通過筒體的持續翻動避免結塊堆積,保持穩定的篩分效率。同時,它能適應不同粒度、密度的物料處理需求,無論是粗顆粒的礦石,還是細粉末的建材原料,都能實現精準篩分,大大提升了生產線的整體效率。
滾筒篩的主體結構由滾筒、支架、傳動裝置等部分組成,各部件之間連接牢固,布局合理。滾筒通常采用加厚鋼板或耐磨合金材料制作,具有極強的抗沖擊和耐磨損能力,能夠承受大量物料的長期沖擊和摩擦而不易損壞。傳動裝置多采用齒輪或皮帶傳動,運行平穩,動力傳遞效率高,故障率低。此外,設備的整體設計充分考慮了力學平衡,在運行過程中振動小、噪音低,不僅延長了設備的使用壽命,也減少了對周邊環境的影響,降低了維護成本,確保了生產的連續性和穩定性。
滾筒篩的操作流程簡單易懂,工作人員經過簡單培訓即可熟練操作。設備的運行參數(如筒體轉速、篩分時間等)可以根據不同的物料特性和篩分要求進行靈活調節。例如,對于較難篩分的物料,可以適當降低筒體轉速,延長物料在筒內的停留時間,以提高篩分效果;而對于易篩分的物料,則可以提高轉速,加快篩分速度,提高處理量。同時,篩網的更換也十分方便,只需松開固定裝置,即可快速更換不同孔徑的篩網,滿足不同的篩分需求,大大增強了設備的通用性和靈活性。
滾筒篩在工作過程中,主要依靠筒體的旋轉實現物料的篩分,相比其他類型的篩分設備(如振動篩),其能耗更低。這是因為滾筒篩的運動方式更符合物料的自然流動規律,減少了不必要的能量損耗。此外,設備在設計時注重密封性,能夠有效防止物料在篩分過程中產生的粉塵外泄,降低了粉塵污染。同時,部分滾筒篩還可以與除塵設備配套使用,進一步減少粉塵排放,符合環保要求。低能耗不僅降低了企業的生產成本,節能環保的特點也使其更適應現代工業生產對綠色環保的發展需求。
工作原理
1. 物料進入:待篩分的物料通過進料口進入滾筒篩的筒體內,筒體通常呈一定傾斜角度(一般3°-5°)安裝,便于物料在重力作用下沿軸向移動。
2. 旋轉篩分:電機通過傳動裝置(如齒輪、皮帶)帶動筒體勻速旋轉,物料在筒內隨著筒體轉動被不斷提升、下落。在此過程中,小于篩網孔徑的物料會透過篩孔,從筒體下方的出料口排出,成為篩下產物;大于篩網孔徑的物料則被留在筒內,繼續隨筒體移動,最終從筒體末端的出料口排出,成為篩上產物。
3. 輔助作用:部分滾筒篩會在筒內設置抄板,抄板能將物料向上揚起并均勻撒落,增加物料與篩網的接觸面積,減少篩孔堵塞,進一步提高篩分效率。

技術參數
型號 | 年產量(萬噸) | 處理量(噸/小時) | 外篩直徑 | 長度 | 功率 |
GTS-3 | 3 | 10.4 | Φ1200 | 3 | 4 |
GTS-5 | 5 | 13.8 | Φ1200 | 4 | 5.5 |
GTS-10 | 10 | 27.8 | Φ1400 | 5 | 7.5 |
GTS-15 | 15 | 47.7 | Φ1500 | 6 | 11 |
圓滾筒篩技術參數
型號規格 | 生產能力(t/h) | 功率 | 轉速(r/min) | |
粗篩 | 細篩 | |||
600×1800 | 18 | 8 | 2.2-3 | 26 |
800×2400 | 36 | 16 | 4 | 22 |
1000×3000 | 60 | 27 | 5.5-7.5 | 18 |
1200×3600 | 90 | 40 | 7.5-11 | 16 |
1500×3600 | 110 | 50 | 11-13 | 14 |
1800×4200 | 165 | 77 | 13-17 | 12 |
2100×4200 | 230 | 115 | 15-22 | 10 |
加工物料
-
碳酸鈣
-
方解石
-
滑石
-
高嶺土
-
石膏
-
白云石
