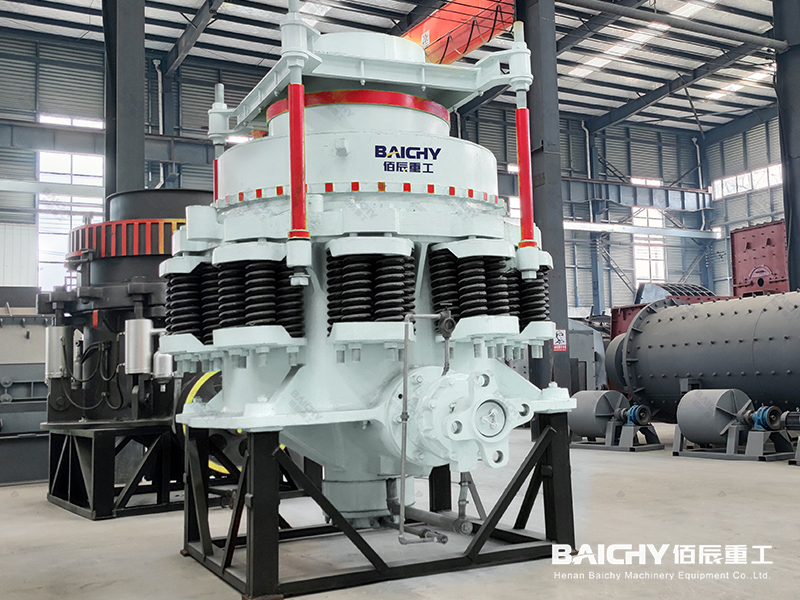

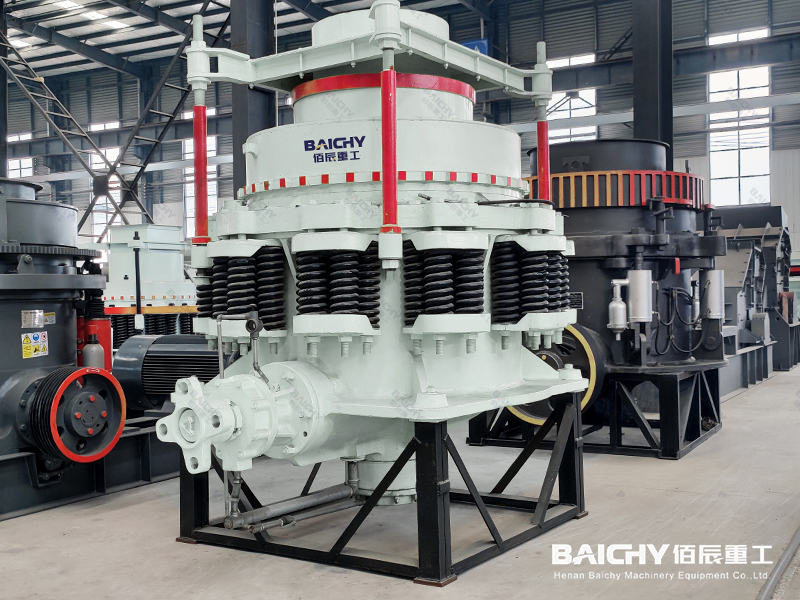

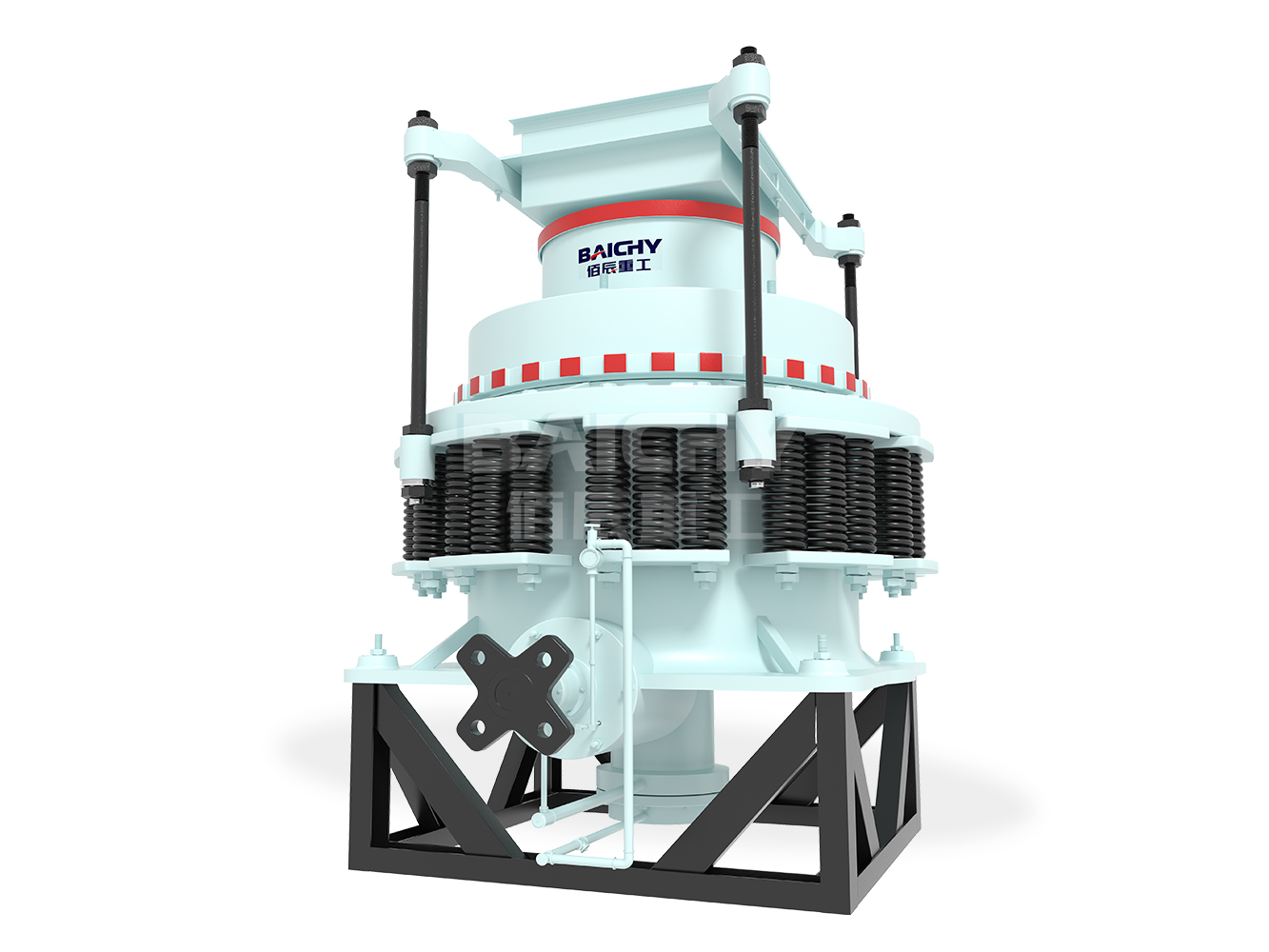

彈簧圓錐破碎機

【進料粒度】：0-25mm
【出料細度】：150-3000目
【處理能力】：0.5-10t/h
【應用領域】：適用于礦山、冶金、化工、建材、冶煉、水利和化學工業等眾多行業
【處理物料】：方解石、石灰石、高嶺土、膨潤土、滑石、葉臘石、硅藻土、重晶石、石膏、石墨、鉀礦石、浮石等 200 余種物料

【關鍵詞】：

彈簧圓錐破碎機
彈簧圓錐破
圓錐式破碎機
層壓式圓錐破碎機
礦山破碎設備

產品介紹

彈簧圓錐破碎機是一種采用彈簧過載保護+層壓破碎腔的經典破碎設備，專為中硬及以上物料（如鐵礦石、花崗巖、建筑垃圾等）的中細碎作業設計。其核心原理是通過動錐旋擺擠壓物料，在多層破碎腔內實現多次折斷、擠壓，最終形成立方體成品。相比顎破和反擊破，彈簧圓錐破具有更高的破碎比、更優的粒型、更低的維護成本，廣泛應用于金屬礦山、砂石骨料、冶金、建筑垃圾回收等領域，是中小型生產線的中細碎核心設備。

產品優勢

彈簧圓錐破碎機的整體結構采用高強度合金鋼材制造，機架、動錐、定錐等核心部件經過精密鍛造和熱處理，具備極高的抗壓、抗沖擊性能。其彈簧保險系統是一大特色，當破碎腔進入不可破碎的異物（如鐵塊）時，彈簧會被壓縮，動錐與定錐之間的間隙瞬間增大，讓異物順利排出，避免設備因劇烈沖擊而損壞。這種設計使其能在粉塵大、振動強、物料硬度高（如花崗巖、玄武巖等）的惡劣工況下長期穩定運行，對復雜物料的適應性遠超部分輕型破碎設備，減少了因工況波動導致的停機風險。

彈簧圓錐破碎機采用層壓破碎原理，通過動錐的周期性擺動，使物料在破碎腔內受到擠壓、彎曲和剪切等多種作用力，實現逐步破碎。其破碎腔型設計多樣（如標準型、中型、短頭型等），可根據不同物料特性和破碎需求選擇，確保物料在腔內得到充分破碎。相較于顎式破碎機等設備，它的破碎行程更長，單位時間內對物料的破碎次數更多，因此處理量穩定且較大，一般單臺設備每小時可處理數十至數百噸物料。同時，由于破碎過程中物料相互擠壓，成品中針片狀顆粒含量少，粒度分布均勻，能滿足建筑骨料、冶金輔料等不同領域?qū)ξ锪狭６鹊囊蟆?/p>

彈簧圓錐破碎機的關鍵易損件（如襯板）采用高耐磨材料（如高錳鋼、高鉻鑄鐵等）制成，且由于層壓破碎減少了物料與襯板的直接劇烈摩擦，襯板的磨損速度較慢，使用壽命比傳統沖擊式破碎機等設備延長30%以上。此外，設備的結構布局合理，主要部件的拆裝和更換流程相對簡便，日常維護時無需復雜的專用工具，通過調整彈簧的預緊力即可方便地調節排料口大小，降低了人工操作難度和維護時間成本。同時，其潤滑系統采用集中稀油潤滑，能有效減少軸承等轉動部件的磨損，降低設備故障發生率，進一步控制了長期運行中的維護支出。

彈簧圓錐破碎機能夠處理從中等硬度到高硬度的各種礦石和巖石，無論是鐵礦石、銅礦石等金屬礦石，還是石灰石、石英石等非金屬礦石，都能高效破碎。在破碎生產線中，它可與顎式破碎機組成“粗碎+中碎”流程，也可與反擊式破碎機、制砂機等配合完成“中碎+細碎”作業，根據不同的生產需求靈活調整。例如，在金屬礦山的選礦流程中，它可將原礦破碎至適合球磨機研磨的粒度；在建筑骨料生產中，能將大塊石料破碎成符合級配要求的碎石。此外，其型號規格豐富，從小型實驗室設備到大型工業化生產設備，可滿足不同規模生產線的產能需求，具備很強的通用性和靈活性。

立即咨詢

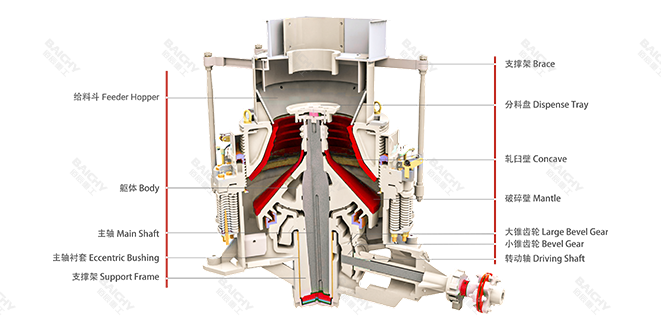

工作原理

1. 進料階段?：濕物料通過振動給料機或皮帶輸送機送入破碎腔，進料粒度≤230mm（標準型）。

?2. 層壓破碎?：動錐在偏心套驅動下做旋擺運動，與定錐形成多層破碎腔（粗碎腔、中碎腔、細碎腔）；物料在腔內受多次擠壓、折斷（類似“揉搓”效果），破碎比達4-6:1；層壓破碎使物料立方體占比＞75%，粒型優于顎破。

?3. 排料調節?：通過調整彈簧預緊力和鎖緊螺母，改變動錐與定錐間隙，控制排料口大?。ǚ秶?0-50mm）；手動調節無需停機，適應不同出料需求。

?4. 過載保護?：遇鐵塊或超負荷時，彈簧壓縮釋放壓力，動錐下降避開障礙物；故障排除后，彈簧自動復位，恢復生產。

技術參數

型號	破碎錐直徑	最?給料尺?(mm)	出料?范圍	?產能?(t/h)	功率	外形尺寸 (mm)
PYB-600	600	66	12-25	15-25	30	1740X1225X1940
PYD-600	600	36	3-13	5-23	30	1740X1225X1940
PYB-900	900	115	15-50	50-90	55	1990X1640X2380
PYZ-900	900	60	5-20	20-65	55	1990X1640X2380
PYD-900	900	40	3-13	15-50	55	1990X1640X2380
PYB-1200	1200	145	20-50	110-200	110	2805X2300X2980
PYZ-1200	1200	100	8-26	50-150	110	2805X2300X2980
PYD-1200	1200	50	3-15	18-105	110	2805X2300X2980
PYB-1750	1750	215	25-60	280-480	155-160	3610X2950X4185
PYZ-1750	1750	185	10-30	115-230	155-160	3610X2950X4185
PYD-1750	1750	85	5-15	75-230	155-160	3610X2950X4185
PYB-2200	2200	300	30-60	590-1000	260-280	4790X3430X5080
PYZ-2200	2200	230	10-30	200-580	260-280	4790X3430X5080
PYD-2200	2200	110	5-16	120-370	260-280	4790X3430X5080

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
