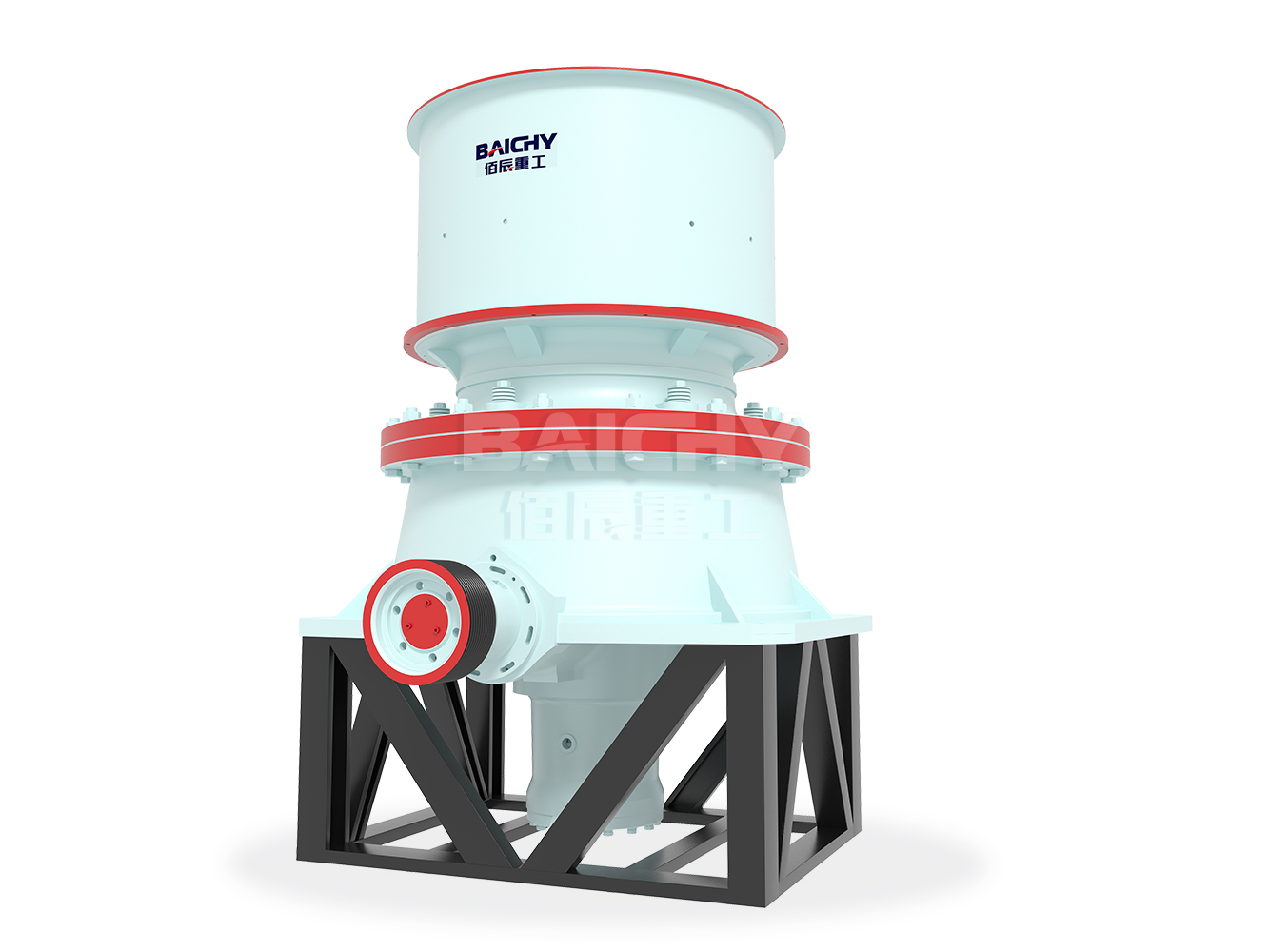

單缸液壓圓錐破碎機

【進料粒度】：0-25mm
【出料細度】：150-3000目
【處理能力】：0.5-10t/h
【應用領域】：適用于礦山、冶金、化工、建材、冶煉、水利和化學工業等眾多行業
【處理物料】：方解石、石灰石、高嶺土、膨潤土、滑石、葉臘石、硅藻土、重晶石、石膏、石墨、鉀礦石、浮石等 200 余種物料

【關鍵詞】：

單缸液壓圓錐破碎機
單缸圓錐破
液壓圓錐破
單缸圓錐破碎機
液壓式圓錐破

產品介紹

單缸液壓圓錐破碎機是一款集智能化控制、高效破碎、安全可靠于一體的中細碎設備，專為礦山、砂石、冶金等行業設計。它采用單缸液壓驅動+層壓破碎技術，通過一鍵調節排料口、自動過載保護、層壓破碎腔等核心設計，實現高產能、低能耗、粒型優的破碎效果，是傳統彈簧圓錐破的升級替代產品。

產品優勢

• 層壓破碎原理：通過定錐與動錐之間形成的多級破碎腔，物料在腔內受到連續擠壓、撞擊和研磨，實現"石打石"的層壓破碎效果，顯著提升破碎比（可達1:10以上），同時降低針片狀顆粒含量。

• 大功率低能耗設計：采用高扭矩電機與優化腔形配合，單位能耗下處理量比傳統圓錐破提高30%以上。

• 智能調速控制：主軸轉速可依據物料硬度實時調整，確保不同工況下均保持最佳破碎效率，尤其適合高硬度物料（如花崗巖、玄武巖）的二級、三級破碎。

• 一鍵式排料口調節：通過液壓缸直接推動主軸升降，無需停機即可完成排料口調整（范圍通常為3-60mm），調節精度達±1mm，相比機械式調節節省90%時間。

• 自動過鐵保護：當不可破異物（如鐵塊）進入腔體時，液壓系統瞬間釋放壓力，主軸自動下落排出異物，隨后快速復位，全程不超過10秒，避免設備損傷。

• 液壓蓄能器緩沖：吸收破碎過程中的沖擊載荷，減少機體振動，延長軸承和齒輪壽命達40%以上。

• 上架體液壓頂升系統：檢修時通過液壓油缸直接頂起上機架，無需拆卸螺栓或吊裝設備，1小時內即可暴露破碎腔，相比傳統結構節省80%維護時間。

• 關鍵部件耐磨優化：動錐、定錐襯板采用高錳鋼與鉻合金復合鑄造，使用壽命延長2-3倍；主軸與銅套間設有高壓油膜潤滑系統，磨損率降低60%。

• 集中潤滑系統：配備自動油脂加注裝置，可定時定量對主軸軸承、偏心套等關鍵部位潤滑，確保8000小時無大修。

• 多參數傳感網絡：實時監測主軸位移、油溫、油壓、電流等20余項數據，通過PLC系統實現動態調整。

• 故障預判與遠程診斷：內置AI算法可分析振動頻譜和電流波形，提前預警軸承異常等潛在故障；支持4G/5G數據傳輸，工程師可遠程指導維護。

• 環保低噪設計：全封閉結構配合消音材料，工作噪聲低于75dB，粉塵排放濃度滿足ISO 20290-1標準。

立即咨詢

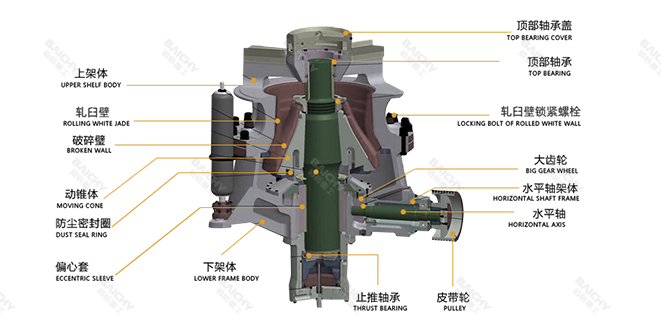

工作原理

1. 進料階段?：物料從頂部進料口進入破碎腔，動錐在偏心套驅動下做旋擺運動。

?2. 層壓破碎?：動錐與定錐形成多層破碎腔，物料受多次擠壓、折斷（類似“揉搓”效果）。破碎比達4-6:1，比顎破效率提升2倍以上。

?3. 排料調節?：液壓缸推動主軸上下移動，實時調整排料口大?。ǚ秶?-50mm），無需停機。

4. ?過載保護?：遇鐵塊或超負荷時，液壓系統自動泄壓，主軸下降釋放壓力，保護主機安全。

技術參數

型號	破碎腔型	標準型		短頭型		生產能力(t/h)	功率
型號	破碎腔型	進料口尺寸	開口邊	進料口尺寸	開口邊	生產能力(t/h)	功率
HP200	粗型	185	19	76	10	145-250	132-200
	中型	125	17	54	6	135-235
	細型	95	13	23	6	115-220
	超細	75	10	10	5	90-190
HP300	粗型	210	20	75	10	190-380	180-250
	中型	150	15	50	8	175-320
	細型	105	10	20	6	145-280
	超細	80	10	20	6	110-240
HP400	粗型	250	25	90	10	285-560	280-355
	中型	195	20	50	8	250-490
	細型	110	14	40	6	180-345
	超細	90	10	30	6	135-320
HP500	粗型	285	25	90	13	400-790	355-450
	中型	200	20	55	10	335-610
	細型	133	16	40	8	280-460
	超細	95	13	35	6	180-435
HP800	粗型	297	32	155	13	425-1200	355-450
	中型	267	25	92	10	335-730
	細型	219	16	33	8	260-500
	超細	-	-	-	-	-

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
