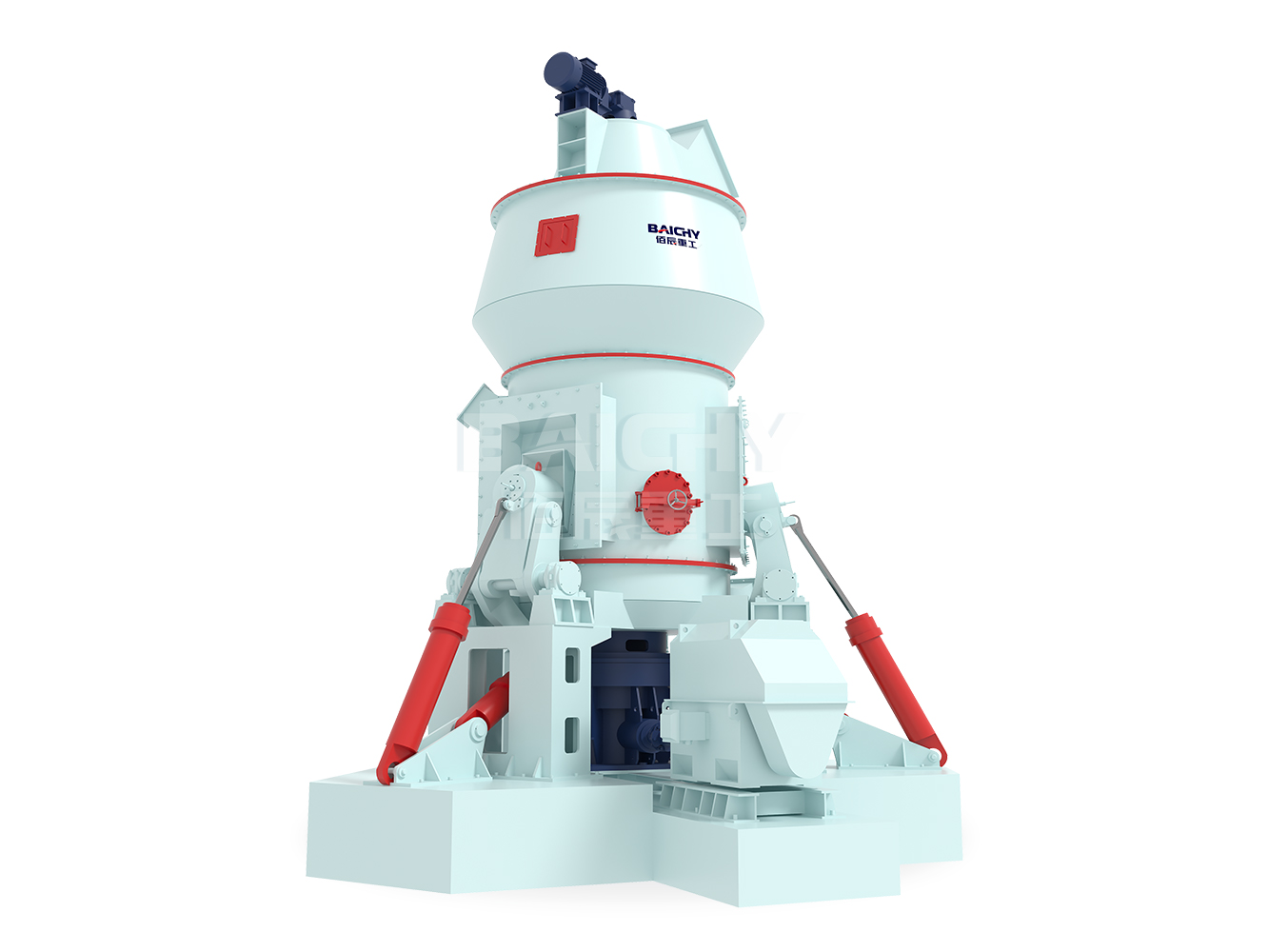

立式磨粉機

【進料粒度】：≤38mm
【出料細度】：70-325目
【處理能力】：10-120t/h
【應用領域】：適用于礦山、電力、冶金、化工、建材、非金屬礦產等眾多行業
【處理物料】：方解石、石灰石、水泥原料、礦渣、金屬礦石、冶金渣、金屬氧化物、碳酸鈣、高嶺土等 200 余種物料

【關鍵詞】：

立式輥磨機
立式水泥磨
礦渣立式輥磨機
立式磨粉機
輥盤式磨粉機

產品介紹

立式磨粉機（立磨）是一種高效節能的大規模粉磨設備，廣泛應用于水泥、建材、冶金、化工等行業，用于粉磨莫氏硬度低于7級、濕度小于6%的非易燃易爆物料（如水泥生料、礦渣、煤粉等）。其核心結構包括水平旋轉的磨盤、液壓驅動的磨輥及頂部分級機，通過“料床碾壓”粉碎物料，結合熱風邊粉磨邊烘干，并利用動態分級機篩選合格細粉。具有能耗低（比球磨機省40%）、處理量大（5-300噸/小時）、占地小、烘干能力強等優勢，單機集成破碎、粉磨、分選功能，是現代工業規?；?、綠色化生產的核心裝備。

產品優勢

相比傳統球磨機，立式磨粉機能耗降低30%-50%，噸產品電耗減少15-30kWh，大規模生產時經濟效益顯著。采用電機+減速機直接驅動磨盤，傳動效率＞90%，比皮帶傳動更穩定、節能。

靈活調節，部分高精度型號可達800目（15μm）。分級機與磨機一體化設計，粉體分級效率高，避免過磨或粗粒殘留，成品一致性優于傳統設備，可適配多行業需求。

一機多用，集破碎、研磨、烘干、分級、輸送于一體，無需額外配置烘干機、分級機等設備，減少生產線復雜度，節省投資成本。

可處理莫氏硬度≤7級的軟至中硬物料（如石灰石、方解石、高嶺土、滑石），部分型號通過定制高鉻鑄鐵或陶瓷磨輥，可處理高硬度物料（如礦渣、鋼渣）。

立即咨詢

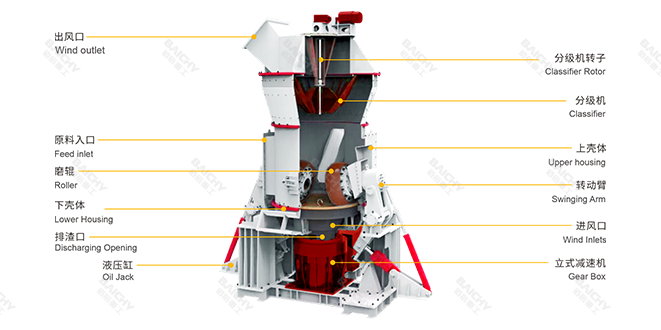

工作原理

?1. 物料喂入與預處理??：原料經顎式破碎機預破碎至≤50mm后，由斗式提升機送入儲料倉，再通過電磁振動給料機均勻喂入磨盤中心。

??2. 研磨與粉碎??：主電機通過減速機驅動磨盤勻速旋轉，物料在離心力作用下向磨盤邊緣移動。

??3. 烘干處理??：對于含水量≤15%的濕物料，熱風爐產生的高溫熱風從磨盤底部通入，邊研磨邊烘干，避免濕料黏連磨輥或磨盤。

??4. 動態分級與收集??：粉碎后的粉體隨氣流上升至內置的動態分級機，分級輪調節轉速，細度達標的粉體進入收集系統。

技術參數

型號	YGM7826	YGM8327	YGMX9531
磨輥數量	3	3	4
磨輥直徑	Φ260	Φ270	Φ310
磨輥內徑	Φ780	Φ830	Φ950
主機轉速(r/min)	160	140	130
進料粒度	＜ 20
產量(kg/h)	22-500	30-680	150-1000
主機電機型號	Y225M-8-18.5	Y225M-8-22	Y225S-4-37
風機電機型號	Y160L-4-15	Y180M-4-18.5	Y200L-4-30
分析機電機型號	Y160M-6-7.5	Y160M-6-7.5	YCT200-4A-7.5
外形尺寸	4.5×4.2×5.1	5.3×4.1×5.2	7.1×5.9×7.9
成品粒徑	500 目 (0.025)—1250 目 (0.01) 細 2500 目 (0.005)

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
